康佳液晶电视（LC32ES62）电源板故障的维修

康佳液晶电视（LC32ES62）电源板故障的维修
2018-04-2006：57：10来源：设备维护论坛视图：字体大小：TT

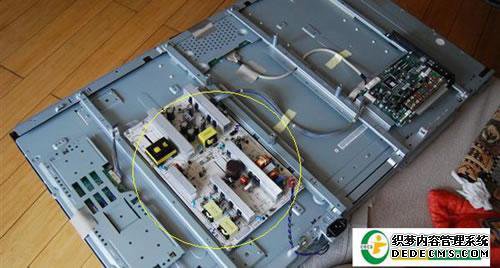

康佳LC32ES62液晶电视（电源型号：35005534）。红灯将打开，然后关闭，从而导致黑屏。
+检查5VSB在0V和4V之间变化。
电源板上已放电，正常情况下为5 V，开机后5 V在3 V至4 V之间变化。5 V的负载能力似乎不足。
在虚拟负载的5V输出端子上连接6Ω/ 5W电阻，并连接LED指示器电路（高亮度LED与200Ω电阻串联）。
12V输出使用12Ω/ 10W电阻作为虚拟负载，并且两端均连接到1kΩ高亮度LED电阻。24V输出端子用作电阻为15Ω/ 35W的虚拟负载，并且两端均连接到高强度LED灯串2。
2kΩ电阻器（3个LED不同颜色，LED指示电路与虚拟负载集成在一起）。
点亮时，指示灯正常，5 V正常，5 V负载容量正常。
NB901（FSCQ0265R）2针电源输入端子为15 V，正常，表示NB901工作正常。
如图所示，5 V指示灯以1 Hz的频率闪烁，并且5 V电源几乎没有电压。
NB9012引脚上的电压在7V至10V之间变化，但据测量，QB901的c极无电压。
当e极和c极短路时，怀疑VCC电路中有泄漏或短路故障，其中5V指示灯停止闪烁。
如果在QB901的Q极上增加了12 V，则12 V电源会迅速降至5V。这表明VCC电路过电流。
接通辅助电源后输出的VDC电压为PFC电路NF901（NCP1653A）供电，另一个是主开关电源电路（24V和12V电路）NW901（L6599D）。
断开电源线与NW901的连接。将12V电压添加到VC和C.没有异常。这表明电路PFC和NF901正常。
将12V电压更改为NW901的VCC输入。此时，立即将其降低至5V。检查CW909和ZDW901是否正常。这表明NW901 12针VCC电源输入端子已短路接地。
使用Rx1k，Rx100模块在0Ω下测量12引脚接地电阻，并使用Rxi模块在4Ω电阻下测量，以使12V电压为5V而不是0V。
将损坏的NW901焊缝，50W电烙铁（1kΩ直流电阻）连接到虚拟负载和LED指示器电路（高亮的28kQ LED串/ 10W电阻）的PFC HV输出端子。上电后400V指示灯为380V电压输出，PFC形成电路正常。
用12V和24V代替NW901。
